Fundamentos en Switching (L2) - Part 4 de 4 - Velocidad y Duplex

Fundamentos en Switching (L2) - Part 4 de 4 -

Velocidad y Duplex

Hola amigos, en el post de hoy vamos a conocer acerca de la velocidad en los puertos y la comunicación duplex.

Lo primero es conocer las velocidades de los puertos:

Puerto                          ->   Velocidad

Ethernet                       ->   10Mbps

FastEthernet                ->  100Mbps

GigabitEthernet           -> 1000Mbps

TenGigabitEthernet     -> 10000Mbps

Por default los Switches y las PC’s están en modo auto, esto hace una negociación de velocidad y modo en forma automática. <auto mdix>

Cuando hablamos de comunicación duplex podemos tener dos tipos:

Half duplex: Solo envía o recibe un host, no puede hacerlo al mismo tiempo.

Full duplex: Envía y recibe al mismo tiempo.

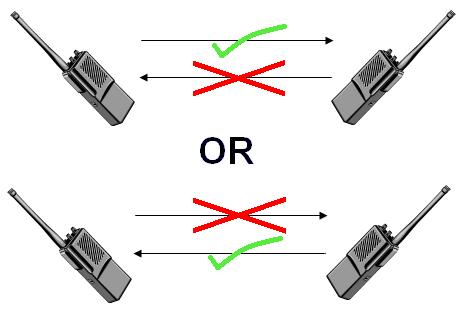

Half Duplex

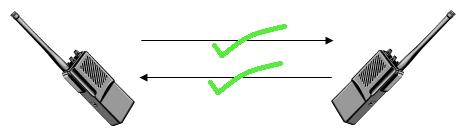

Full Duplex

*NOTA: se recomienda dejar en auto cuando son hosts finales, en caso de tener routers, firewalls o switches se recomienda poner manualmente la velocidad y el duplex.

Para configurar la velocidad y duplex en un switch es muy facil, usamos los siguientes comandos dentro de una interfaz:

Velocidad:

(config-if)#speed "velocidad"

Duplex:

(config-if)#duplex "tipo"

Este post fue muy rápido y sencillo, si tienen alguna duda o comentario pueden dejarlo en la caja de comentarios.
